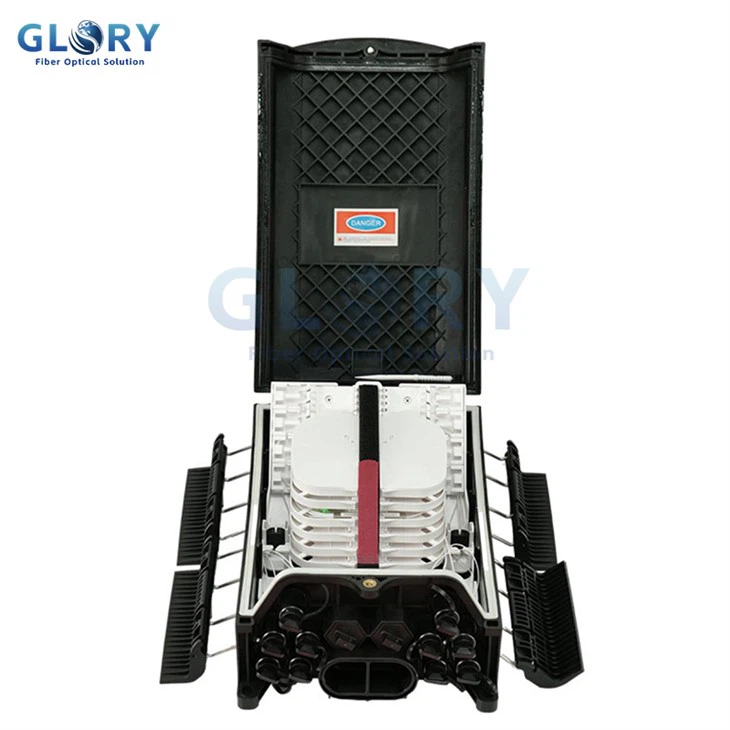

Box pro zakončení optických optických vláken



IP68 Venkovní optická terminační skříň



Box pro zakončení optických optických vláken je poloviční uzávěr, který je mechanicky utěsněn a předem propojen jako horizontální krabička konektoru. Její jednofikovaný design se obvykle používá jako uzel rozbočovačů v nerovnoměrném poměru plně předem propojeném řešení a převádí tradiční optické kabely na jednorázové předem připojené výstupní porty SC/APC.



Technický index:



Model č.	GL-JW003-10R	Barva	Černý
Kapacita	10 jádra	Hodnocení ochrany	IP68
Materiál	PP GF	Vstup/outlet	2/10
Dimenze (mm)	355x215x132	Hmotnost	2,27 kg



Model č.	GL-JW003-16R	Barva	Černý
Kapacita	16 jádra	Hodnocení ochrany	IP68
Materiál	PP GF	Vstup/outlet	2/16
Dimenze (mm)	355x215x145	Hmotnost	2,47 kg



Větší přehled verze:



Funkce:



• Krabička pro zakončení optických optických vláken má konstrukci véčky s mechanickým těsněním. Zadní část krabice zahrnuje vyztuženou zadní desku, která zjednodušuje montáž pólu (pomocí integrovaného obruče). K dispozici je také volitelná zadní deska.

• Nabízí funkčnost plug-and-play: Využívá předběžné kabely s předem propojenými kabely, eliminuje sestřih fúze a potřebu otevřít krabici během servisního připojení.

• Obsahuje rychlé insertské porty, které zabezpečují a utěsňují optický kabel externě pro rychlou instalaci.

• Podporuje všestranné montáž: pól-mont (pomocí obruče), nástěnné nebo pramene (letecký kabel).

• Vhodné pro rozmanitá instalační prostředí: nad zemí (letecká), podzemí, průlezy a ručníky.

• Materiál: PP + GF (polypropylen + skleněné vlákno). Poskytuje odolnost vůči vlhkosti, hydroizolaci, prachotěsnost, anti-agingové vlastnosti a dosahuje ochranné hodnocení IP68.



Struktura:





Specifikace:



Model č.	GL-JW003-10R	GL-JW003-16R
Kapacita zapojení (Vodotěsný adaptér SC/APC)	10	16
Splikační kapacita (jednotka: jádro)	72
Splitter Plc	2 PCS 1: 8 nebo 1 PCS 1:16
Typ spojovacího zásobníku	R021 a R022
Sestřihovací kapacita na zásobník	12 Core and 2 PCS PLC (1: 4 nebo 1: 8 nebo 1:16)
Vstup a výstup z optického kabelu	1 PCS Port vhodný pro φ 6-18 mm rovný kabel
	2 PCS porty vhodné pro φ 5-12mm větvení kabelu
	10 vodotěsný adaptér SC/APC	16 SC/APC vodotěsný adaptér
Instalační režim	Pole/montáž stěny, anténní montáž kabelu
Scénář aplikace	Nadground, podzemí, průlez/díra ruky
Materiály	Plast: vyztužený PP kov: nerezová ocel 304
Hodnocení dopadu	IK10
Režim těsnění	Mechanický
Typ adaptéru	Vodotěsný adaptér SC/APC



Parametry životního prostředí:



Teplota skladování	-40 stupňů -+65 stupeň
Provozní teplota	-25 stupňů -+70 stupeň
Relativní vlhkost	0% -93% (+40 stupeň)
Atmosférický tlak	70KPA-106KPA



Parametry výkonu:



Adaptér	Ztráta adaptéru	Méně nebo rovné 0,2 dB
	Opětovné trvanlivost	>500krát



Struktura sestřihu podnosů pro zakončení venkovních vláken:

Specifikace:



Položka	R021	R022
Splikační kapacita na podnos (jádro)	12	12
Instalační kapacita PLC	2PLC (1: 4 nebo 1: 8) / 2 PCS 1: 8	1PLC (1:16)
Rozměry (HXWXD MM)	133 x 125 x 8	133 x 125 x 8
Čistá hmotnost (g)	27	27
Materiál	PC+abs	PC+abs
Barva	Bílý	Bílý



Typ instalace:



• Instalace na stěně

• Instalace namontovaná na pólu

• Instalace drátu Messenger

• Instalace úložného úložné konzoly
